Productomschrijving

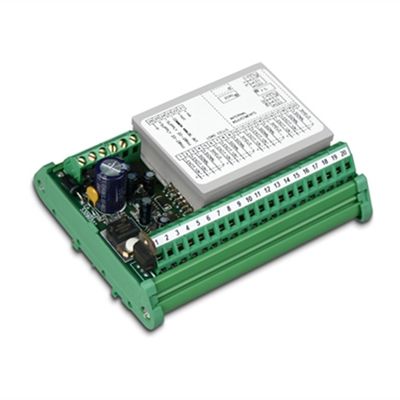

De analoge wegende zender CH-AWT20L van CONHON
CH-AWT20L zenderhoofdlijnen
De omvangvariatie van het gewicht kan worden verminderd door de potentiometer op de analoge filter aan te passen.
Grootte: 113 x 93mm, hoogte: 60mm
Gebruik de 4 aanpassingsschakelaars (- 2,4 aan 17mV) op motherboard om op het absolute nulpunt ruwweg aan te passen.
Gebruik de andere 4 aanpassingsschakelaars (2 aan 24mV) op motherboard om de volledige lading ruwweg aan te passen.
Pas de potentiometer op de fijne aanpassing op het absolute nulpunt aan boete aan aanpassen op het absolute nulpunt.
De verfijning van de potentiometer op de volledige lading kan de volledige lading verfijnen.
Voeding: 20 aan 28Vdc, macht: 6VA
Nauwkeurigheid: 0,25% van volledige ladingsoutput
Herhaalbaarheid: 0,01% van volledige lading
Thermische stabiliteit: ℃ 0,01%/10 bij volledige lading
Het werk temperatuur: -10 aan + 50 ° C
CH-AWT20L zender I/O interface
Metingswaaier van 3,5 aan 24mV
Sensorvoltage: 10Vdc
Sluit tot 6 sensoren aan 350Ω inputweerstand aan
0-20mA, 4-20mA, 0-10V of de analoge output +/- van 5Vdc (AWT20L5-modellen slechts)
CH-AWT20L zender facultatief model
MODEL | Beschrijving |
CH-AWT20L | CH-AWT het Gewichtszender van de gewichtszender: 0-20mA, de analoge output van 4-20mA of van 0-10Vdc. |
CH-AWT20L5 | CH-AWT20L5 gewichtszender: +/- de analoge output van 5Vdc. |
