Productomschrijving

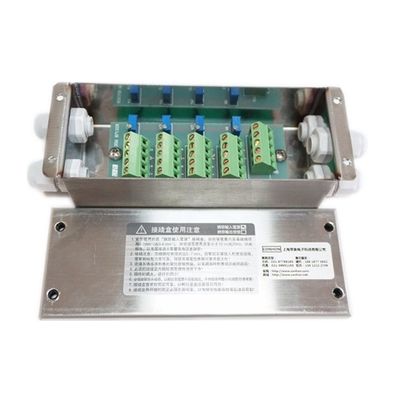

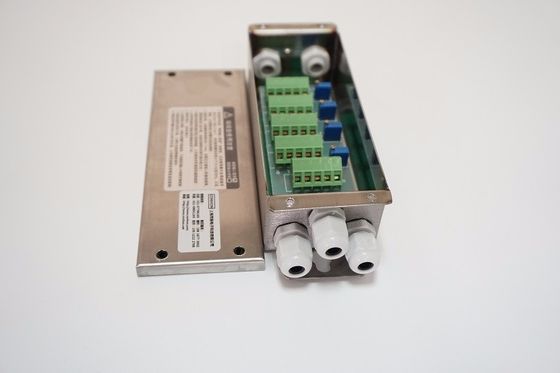

Van de het roestvrije staal plastic lading van CONHON chjxh-5XX de celkabeldoos vijf gaten vier draden
Vijf-gat four-wire systeem
Plastic waterdichte verzegelde shell structuur

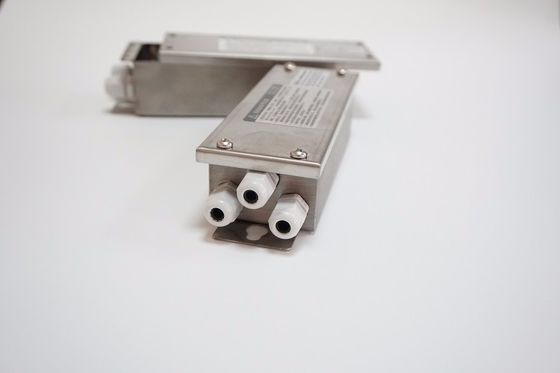

Met 5 PG7 plastic waterdichte verbindingen
Facultatieve plastiek of metaalschakelaar met hoger beveiligingsniveau
Industriële Ontwerpa perfecte combinatie van traditie en moderne toestand
Uitstekend productvakmanschap, geavanceerde technologie, perfect ontwerp zoals randen
PCB-de versie is gelast met beschermende componenten om schommeling en inductiebliksem te verhinderen
Kan de schade van sensoren en instrumenten door veroorzaakte bliksem en schommelingssignalen effectief verhinderen

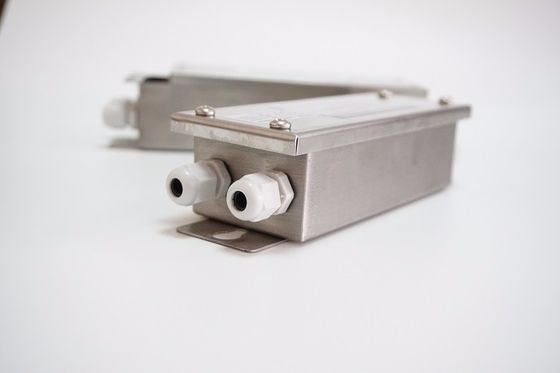

Roestvrij staalhuisvesting, het verzegelde gezamenlijke, duurzame, goede verzegelen
Afmetingen: 180mm × 60mm × 48mm
Installatiegrootte: 21mm
De opzettende grootte van het gatencentrum: 150 ~ 155mm
Voor kleine platformschalen, elektronische platformschalen, groeperende vultrechters, vorkheftruckschalen, enz.
Van de gebruiksmethode en aandacht punten van elektronische schaalkabeldoos:
1.Connection van ladingscel en kabeldoos
Ga de kabel van de ladingscel door het wegende platform over in de kabeldoos door de verzegelde schakelaar en ga elke kerndraad in de kabeldoos in. Installeer verschillende kleurenetiketten van vier-kern of zes-kern kabels of meet de positieve en negatieve positieve en negatieve signalen van de opwindingsvoeding nadat de meting met de overeenkomstige terminal in de kabeldoos verbindt en de resterende kabel van de sensor met een plastic kabelband bindt
2.Connection tussen kabeldoos en wegende indicator
Één eind van de speciale beschermde kabel gaat de kerndraad in de kabeldoos door de verzegelde schakelaar in en met de overeenkomstige eindpost in de kabeldoos verbonden. Het andere eind is gelast aan de speciale stop die aan de wegende indicator door een metaalpijp beantwoorden de wegende indicator op de contactdoos op te nemen
Er zijn drie nota te nemen van punten:
a. Nadat de input en outputdraden in de kabeldoos worden verbonden, zouden zij moeten worden aangehaald, strak verzegeld, en de verbindingen zouden op een deshydratiemiddel moeten worden gezet om vochtigheid te verhinderen.
b. Voor verschillende ladingscellen, koppelt terug de input, en de output moet volgens verschillende kleurenscala's worden onderscheiden.
c. Voor verschillende wegende vertoningsinstrumenten, is de wegende gebruikte vertoningscontactdoos verschillend in de vorm van de stop, en de verbindingsmethode is verschillend. Maak geen fout
3. Systeemgrond
Aan de grond zetten van het elektronische wegende systeem is zeer belangrijk. Het beschermt de persoonlijke veiligheid en verzekert de stabiliteit en de betrouwbaarheid van het systeem. De aan de grond zettende maatregelen van het systeem moeten niet licht worden getroffen. Het algemene elektronische wegende systeem heeft twee gemalen punten. Verbind het wegende lichaam met de aan de grond zettende post met één of meerdere aan de grond zettende kabels
